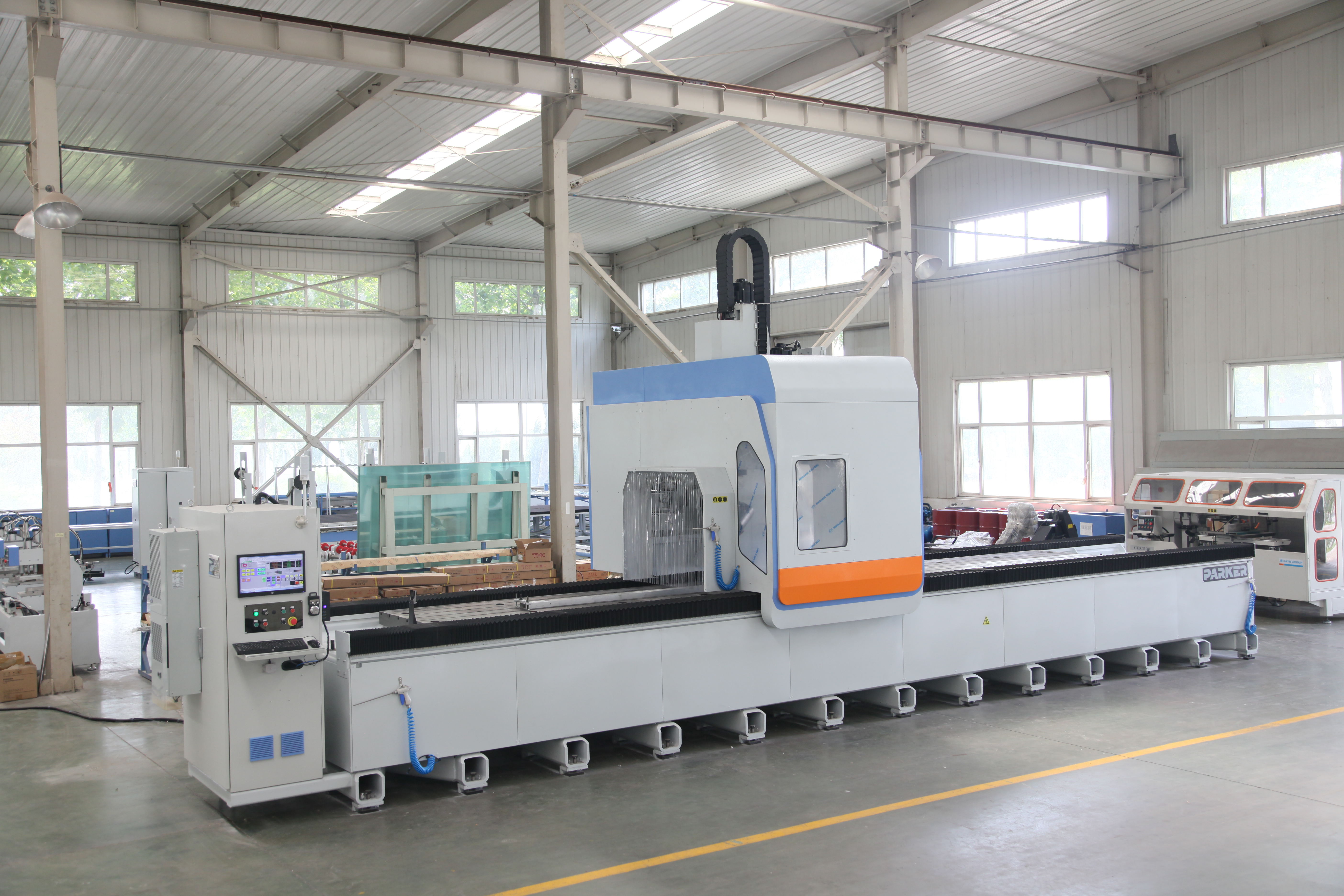

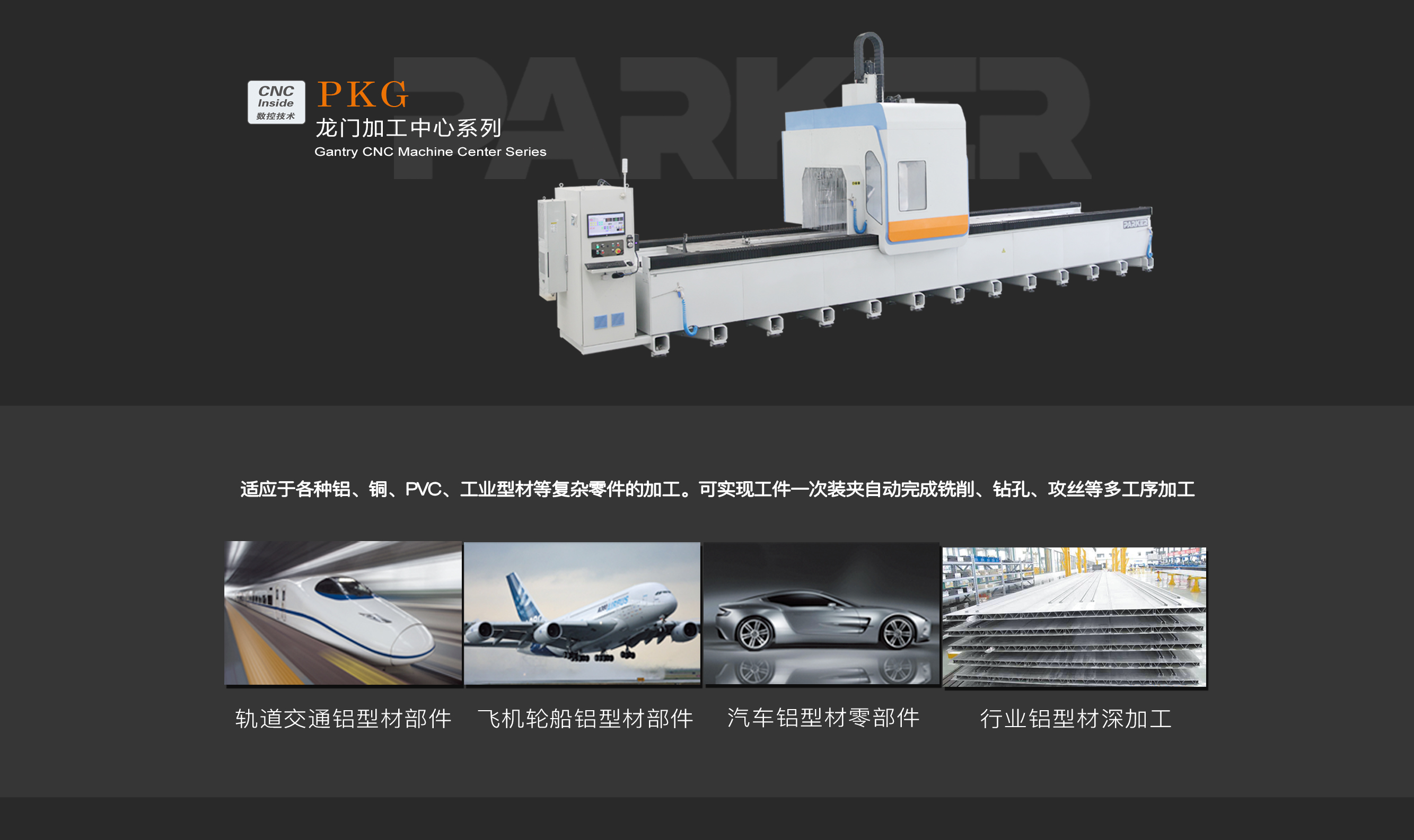

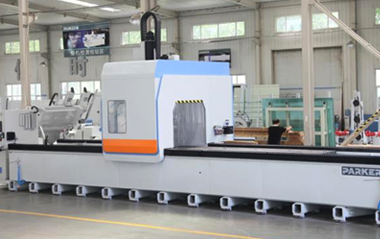

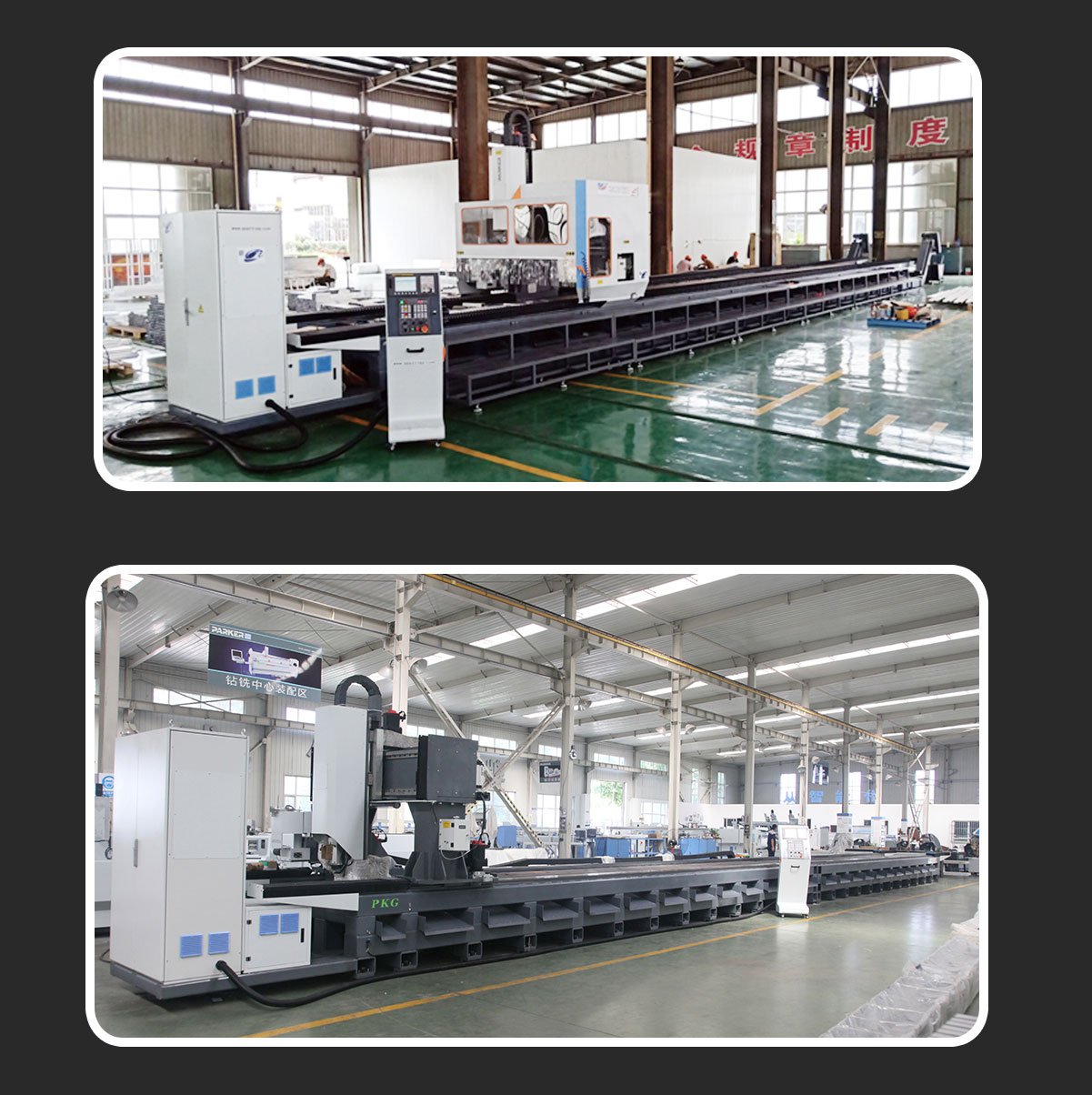

龙门加工中心 PKG

所属系列:轨道交通加工中心
热门标签:工业铝材高速钻铣中心
咨询热线:

0531-88075688、400-680-6030

在线咨询 在线咨询
详情描述

派克机器龙门加工中心派克机器龙门五轴加工中心



性能特点

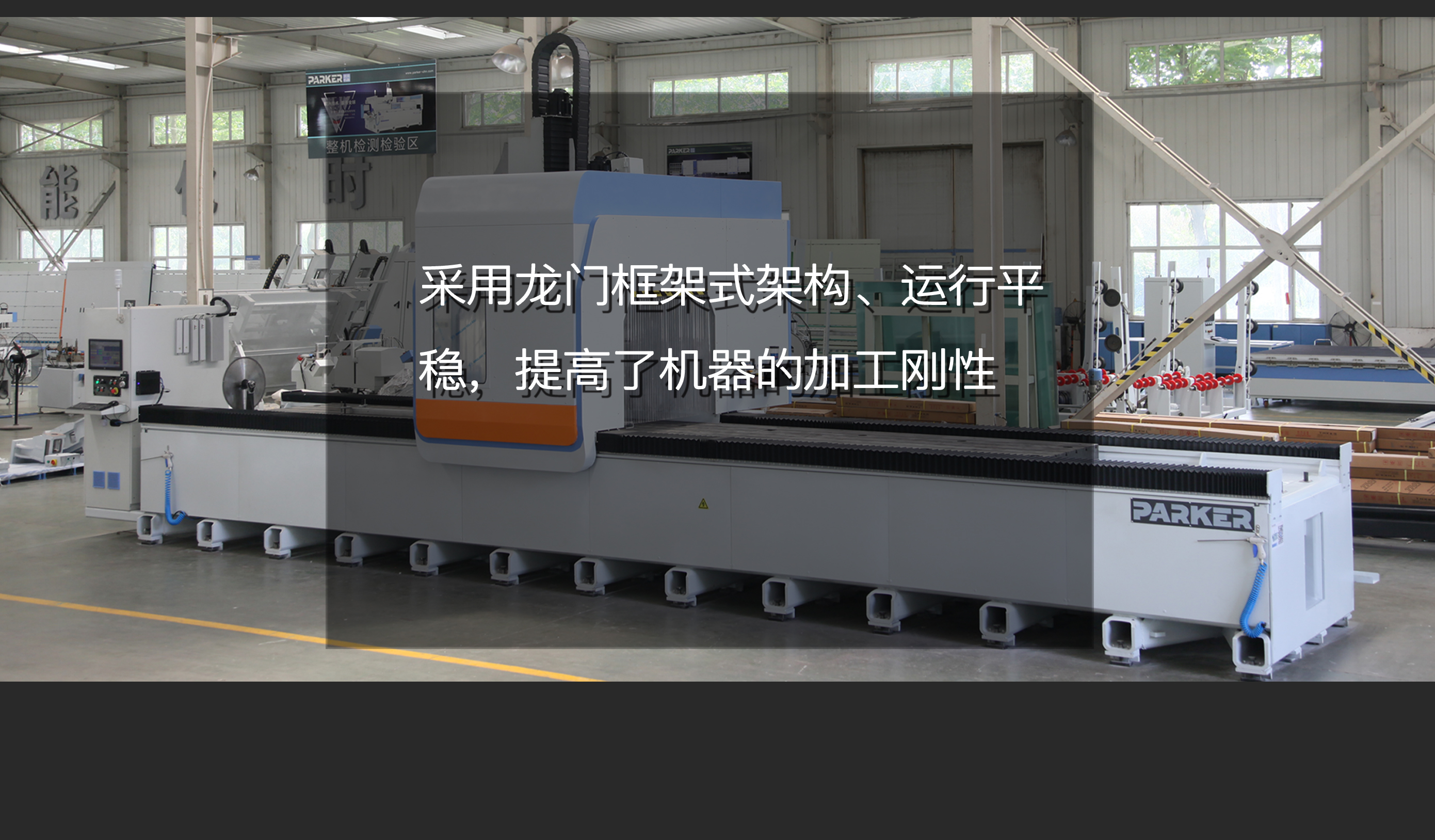

1.采用龙门框架式结构,运行更平稳,提高了机床的加工刚性。

2.适应于各种铝、铜、PVC、工业型材等复杂零件的加工。可实现工件一次装夹自动完成铣削、钻孔、攻丝等多工序加工。

3.采用进口知名品牌、便于操作的高端数控控制系统意大利欧赛。

4.采用高品质的进口伺服电机、滚珠丝杠、直线导轨副及轴承等机构以确保设备具有较高的加工精度。高稳定性,可靠性。进给移动经预拉伸保证加工精度的稳定

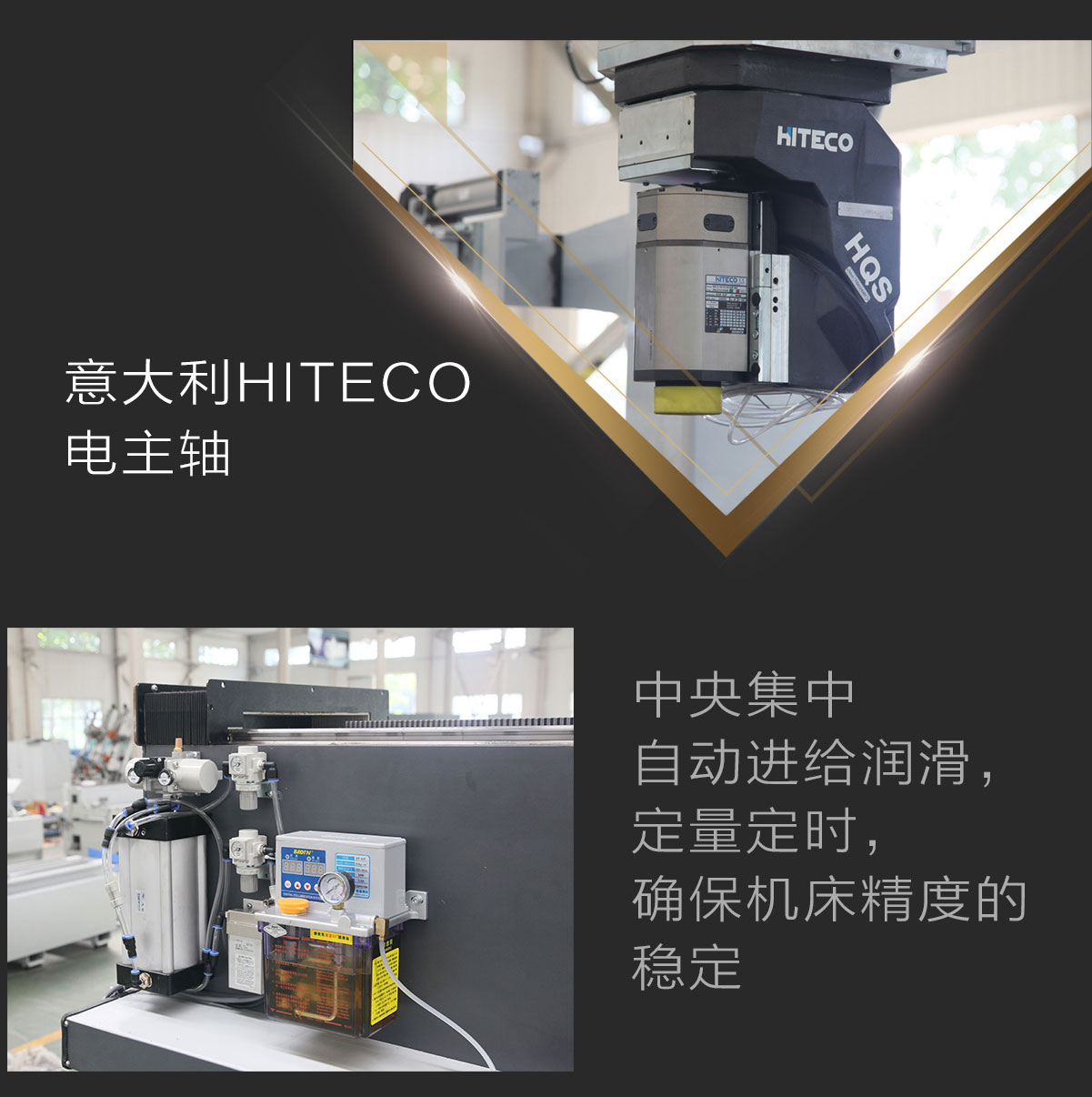

5.本机采用进口的五轴铣头,能完成除底面外其余各面上任意角度加工。可选圆盘式24位刀库。

6.采用定量定时的中央集中自动进给润滑方式确保了机床精度的稳定。

7.可选配气动装夹工作台或T型工作台。

8.采用进口的雷尼绍干涉仪检测,补偿机床的精度。

9.采用安全防护功能,确保安全。

技术参数  TECHNICAL DATA.

行程 STROKE

X轴行程(Stroke for X axis)

7000(可定制)

Y轴行程(Stroke for Y axis)

1200mm

Z轴行程(Stroke for Z axis)

650mm

B轴回转范围

±185°

C轴回转范围

±320°

主轴 SPINDLE

主轴转速(Spindle Speed)

24000r/min

主轴锥孔(Spindle Taper)

HSK-63F

主轴功率

15kw

主轴至工作台距离

最低140mm,最高790mm

刀库 TOOLS

刀库款式(Tools Changer Format)

斗笠式

刀库容量(Capacity Of Tools Magazine)

8

移动速度 MOVING SPEED

X轴移动(X Axis Moving Speed)

0~90m/min

Y轴移动(Y Axis Moving Speed)

0~80m/min

Z轴移动(Z Axis Moving Speed)

0~60m/min

B轴运行速度

Max166.7°/s

C轴运行速度

Max166.7°/s


润滑冷却系统 LUBRICATING SYSTEM

润滑系统(Lubricating System)

自动润滑

冷却系统(Cooling System)

SAGELY微量雾化冷却

精密度 PRECISION

X 轴定位精度(Position Precision Of X Axis)

±0.05 mm

Y/Z 轴定位精度(Position Precision Of Y /Z Axis)

±0.02 mm

重复定位精度(Repeating Position)

±0.01 mm

机械规格 SIXE OF MACHINE

电源(Power Supply)

AC  380V  50Hz

气压需求(Air Pressure)

0.5MPa – 0.8MPa

机床承重

500kg/m

重量(Weight)

24000kg

占地面积(Area)

15500×3000mm

零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION

数控系统

意大利欧赛

伺服电机(Serve Motor)

日本安川

减速机

台湾ATG

主轴

意大利Hiteco

扁平导轨

日本THK

滚珠丝杠

台湾TBI

齿轮、齿条

台湾KH

低压电器

法国施耐德

接线端子

霍尼韦尔

继电器

法国施耐德

电磁阀

台湾亚德客

压力开关

日本SMC

主轴气源干燥过滤器

日本SMC

主轴增压器

日本SMC

气缸

台湾亚德客
