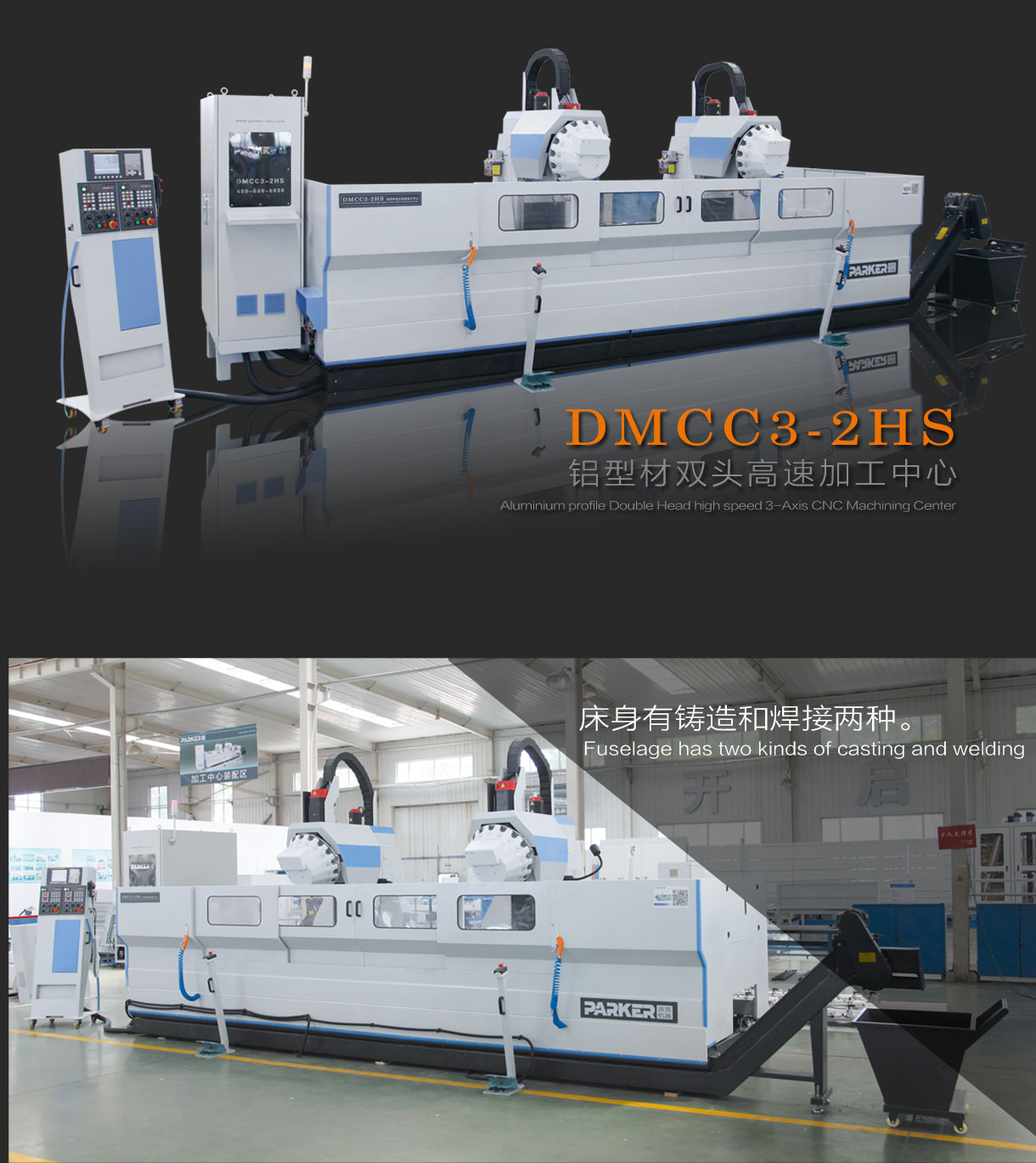

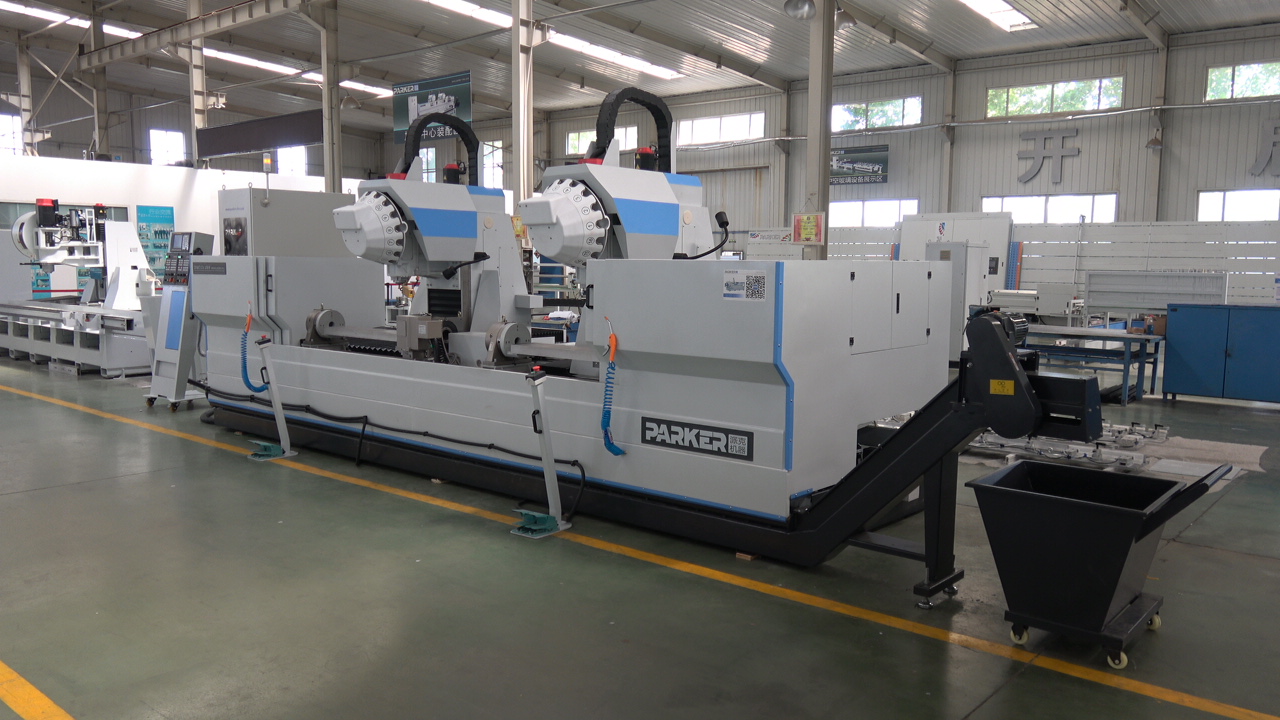

铝型材双头高速加工中心 DMCC3-2HS

所属系列:汽车配件加工中心
热门标签:工业铝材高速钻铣中心
咨询热线:

0531-88075688、400-680-6030

在线咨询 在线咨询
详情描述







设备性能说明FUNCTION):

1.一体化床身,热处理定型,刚性好。

2.总控电柜与机体一体化设计,方便运输、安装、操作,稳定性更高。

3.LH/RH左右工装夹具具有通用互换性,左右夹具工装可以互换使用,设备之间夹具同时具有通用互换性。

4.配有链条式集屑排屑系统,方便清理,并配有油水分离器,自动排除切削液内的导轨油

5.双机头、双区双工位加工,效率高

6.设备XYZ轴定位最高速度可达60M30M30M/min

7.可选配备台湾欧博朗品牌数控转台,配置为第四轴,定位精度20弧秒内,最大限度接近0间隙,极大提高加工精密度,一次装夹即可实现。

8.工装夹具配置夹紧开关,夹具夹紧压力采用可调可视方案,加装压力表和调压器,人性化设计,方便操作,最大程度防止型材松动。

9. 电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构,有效防止加工碎屑进入,大大提高传动部件的寿命。

10.配有导轨自动注油润滑系统,方便保养。

11.配置微量润滑或水冷却循环系统,有效保护刀具,提高刀具寿命,并配置油水分离器,有效分离切削液中的润滑油,有效提高切削液的使用寿命。

12.主轴采用原装台湾数格品牌,最高转速可达12000RPm,其性能和寿命都远远高于同类产品。

13. 刀库采用原装台湾首轮品牌,配有16位刀具刀位,相邻换刀速度2.5

14.带有刚性攻牙功能,加工速度快,攻牙精度高。

15.伺服主轴电机低速最大可输出23.9Nm,高速可达12000rpm,适应钢材重载加工及铜、铝合金材料的加工。

16.支撑转台的底座加宽、加厚,增加整机的稳固性,最大程度上减小加工自震。

17.配有型材专用贴合型压紧靠模,大大提高型材加工时的稳定性,有效降低共振现象。

18原装日本FANUC 0I MF数控系统,双头双通道系统,操作简单,稳定性、实用性高,同时系统单独配置刀具寿命管理系统,方便进行刀具的寿命管理。

19配置有油水分离器,将油和水进行自动分离。

技术参数 TECHNICAL DATA.

行程 STROKE



X轴行程(Stroke for X axis

总行程3500mm 单个行程1200mm

Y轴行程(Stroke for Y axis

400mm

Z轴行程(Stroke for Z axis

400mm

主轴 SPINDLE

主轴转速(Spindle Speed

12000 RPM

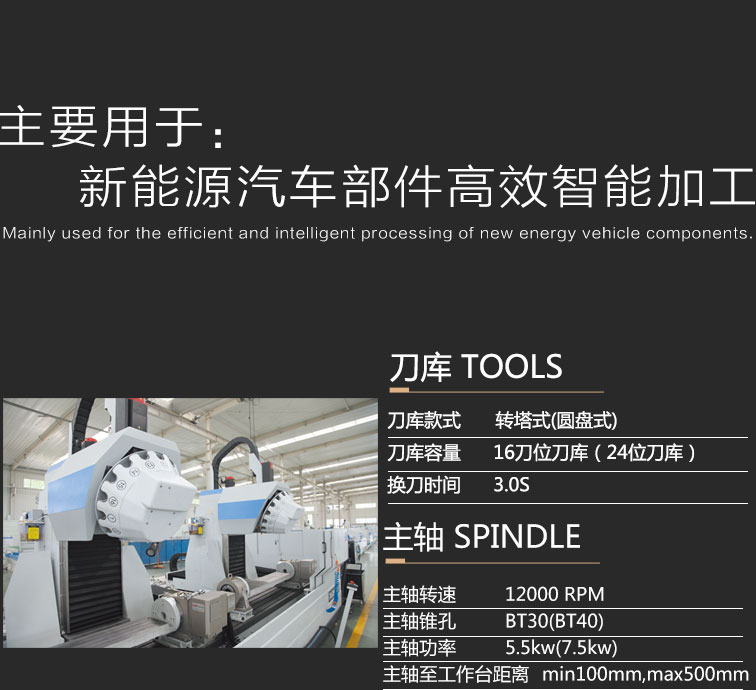

刀库 TOOLS

刀库款式(Tools Changer Format

转塔式

刀库容量(Capacity Of Tools Magazine

16刀位刀库 双刀库

相邻换刀时间(Tool Change Time

3.0s

移动速度 MOVING SPEED

X轴移动(X Axis Moving Speed

60m/min

Y轴移动(Y Axis Moving Speed

30m/min

Z轴移动(Z Axis Moving Speed

30m/min

X/Y/Z进给速度(X/Y/Z Feeding Speed

0~2000mm/min

马达功率 POWER OF MOTOR

主轴驱动马达(Spindle Driven Motor

5.5KW

X/Y/Z驱动马达(X/Y/Z Driven Motor

1.8KW 1.8KW 1.8KW





润滑冷却系统 LUBRICATING SYSTEM

润滑系统(Lubricating System

广东宝腾

冷却系统(Cooling System

SAGELY

精密度 PRECISION

X 轴定位精度(Position Precision Of X Axis

±0.05mm

Y/Z 轴定位精度(Position Precision Of Y /Z Axis

±0.02 mm

重复定位精度(Repeating Position

±0.02 mm

机械规格 SIXE OF MACHINE

电源(Power Supply

AC  380V   50Hz

总功率(Power

30KW

气压需求(Air Pressure

0.5MPa – 0.8MPa

重量(Weight

11t

外形尺寸(Area

6000*3100*2800mm

零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION

操作系统(Operation System

FANUC

伺服电机(Serve Motor

FANUC

主轴电机(Spindle Motor

FANUC

主轴(Spindle

台湾 CELL

刀库(Tools Magazine

台湾 首轮

导轨(Guide Rails

日本 THK

轴承(Bearings

日本 NSK

丝杆(Ball Screw

台湾 TBI

数控翻转台(CNC Turning Table)选装

台湾 欧博朗

电气件(Electrical Parts

法国 Schneider

气动元件(Pneumatic Components

台湾 AIRTAC、日本SMC

减速机(Reducer

台湾ATG

水泵电机(Water Pump

上海至宝

齿条

台湾KH
