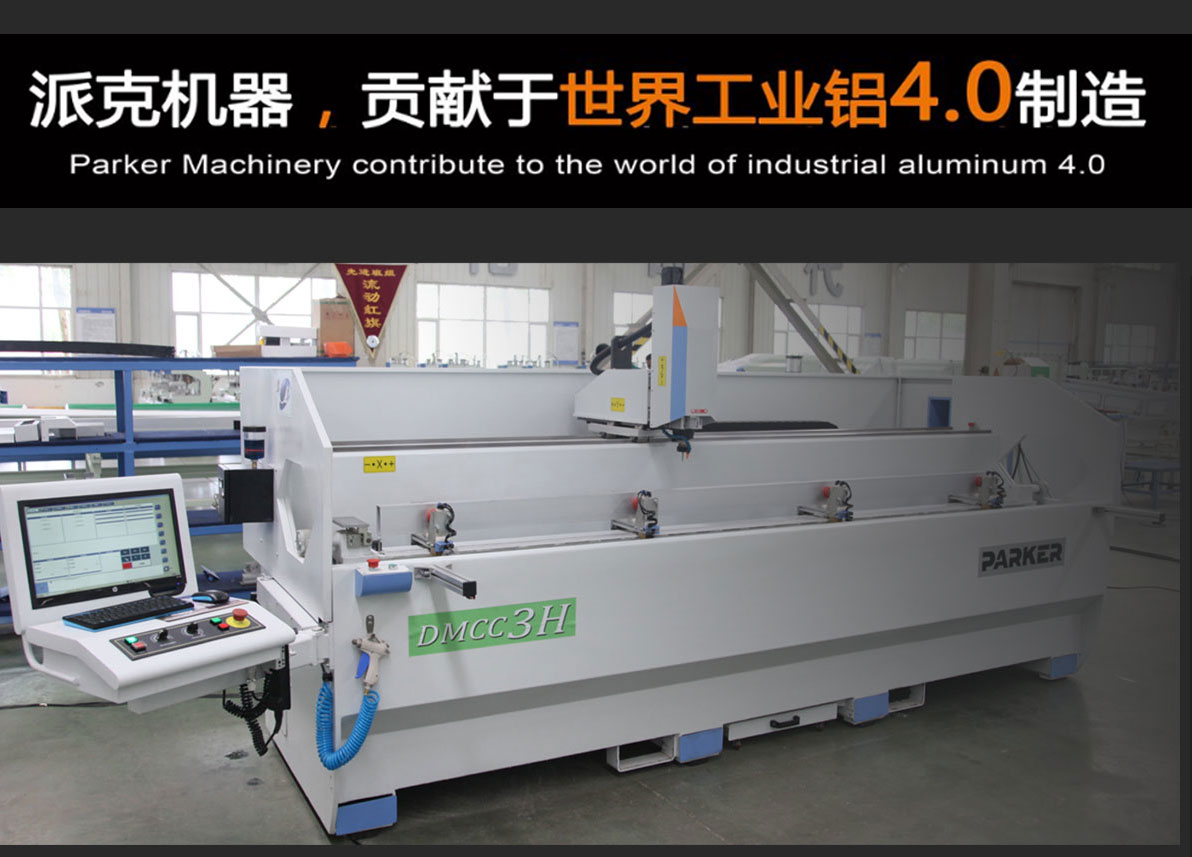

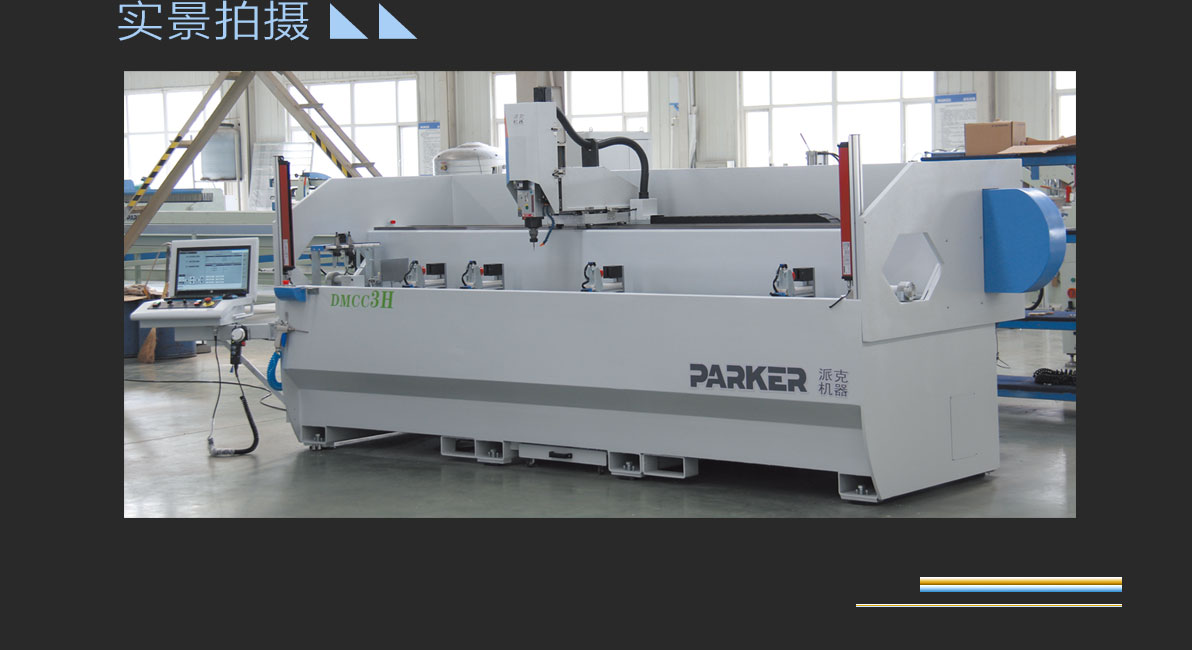

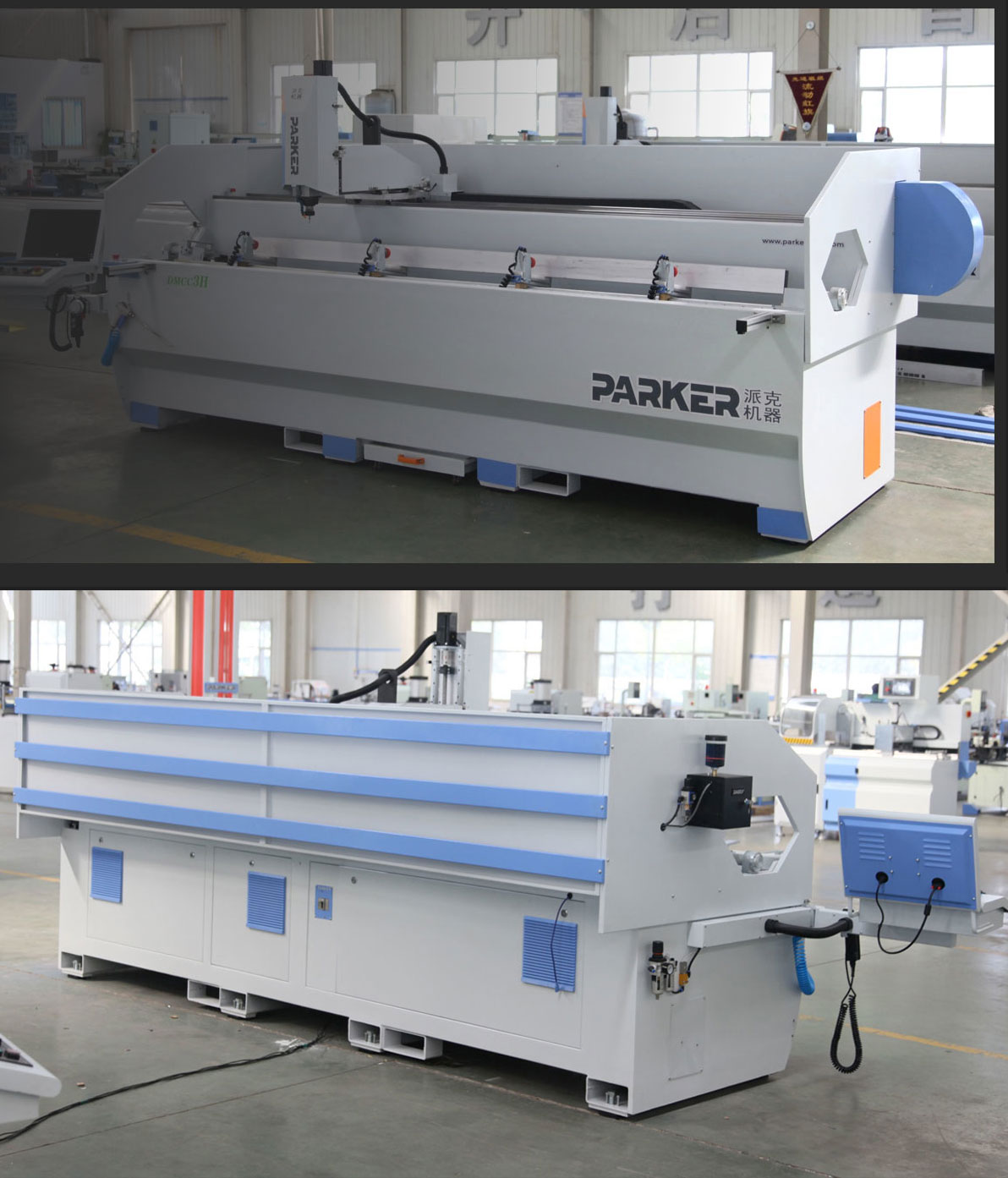

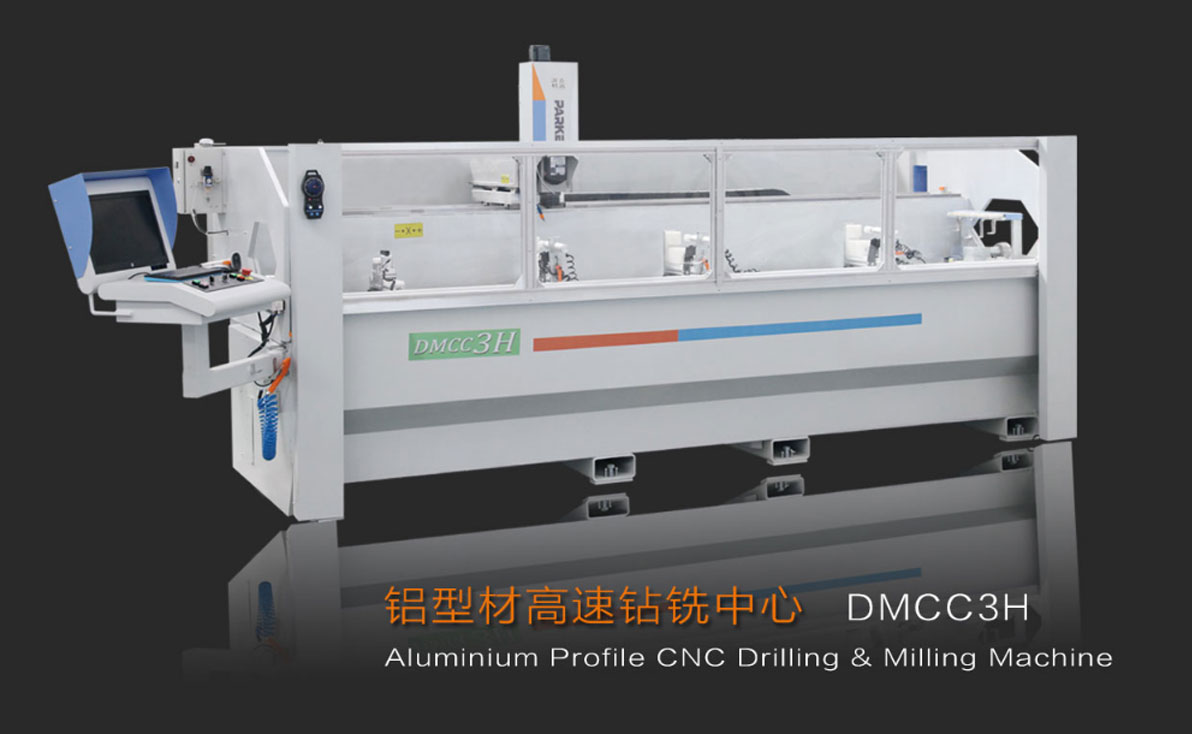

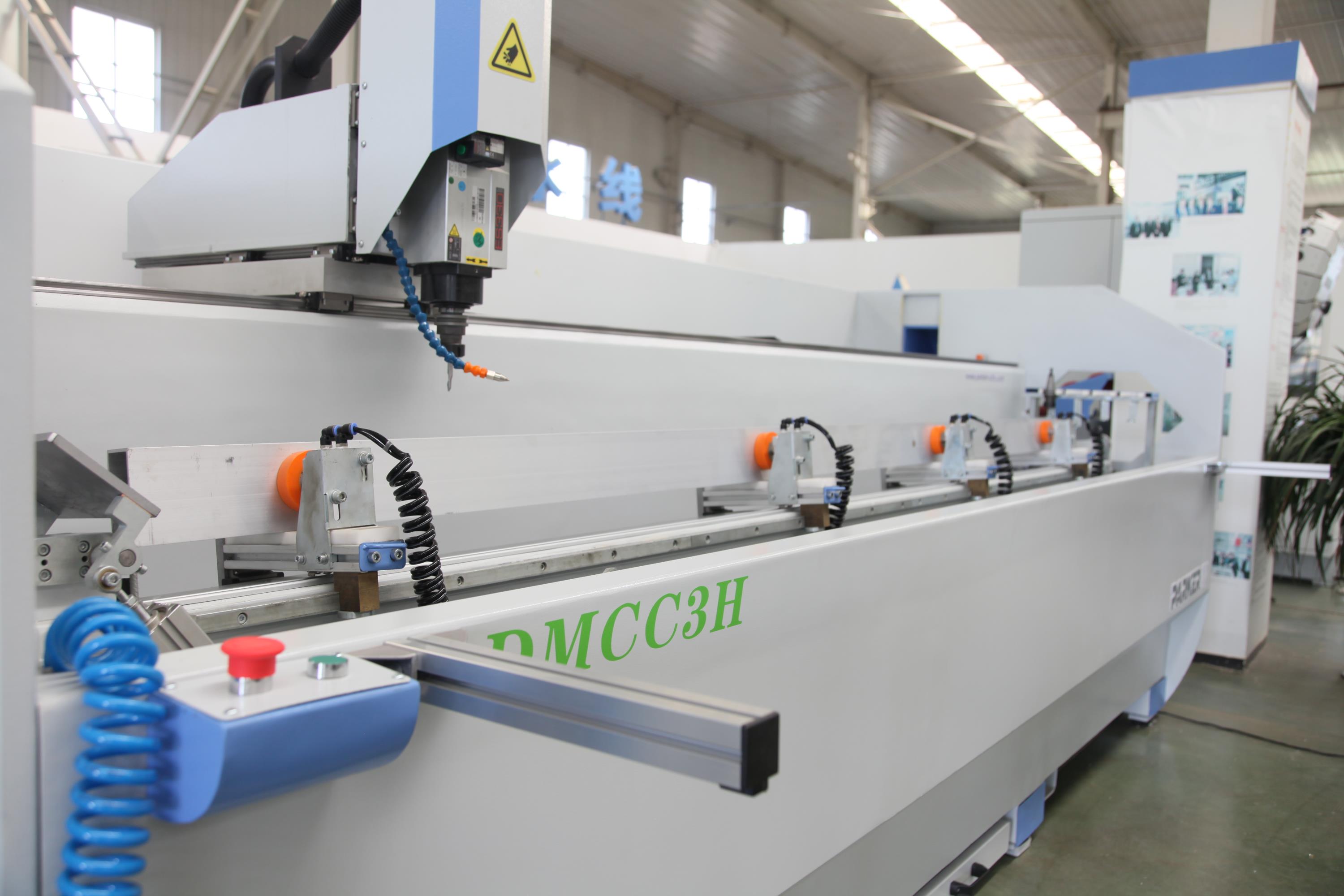

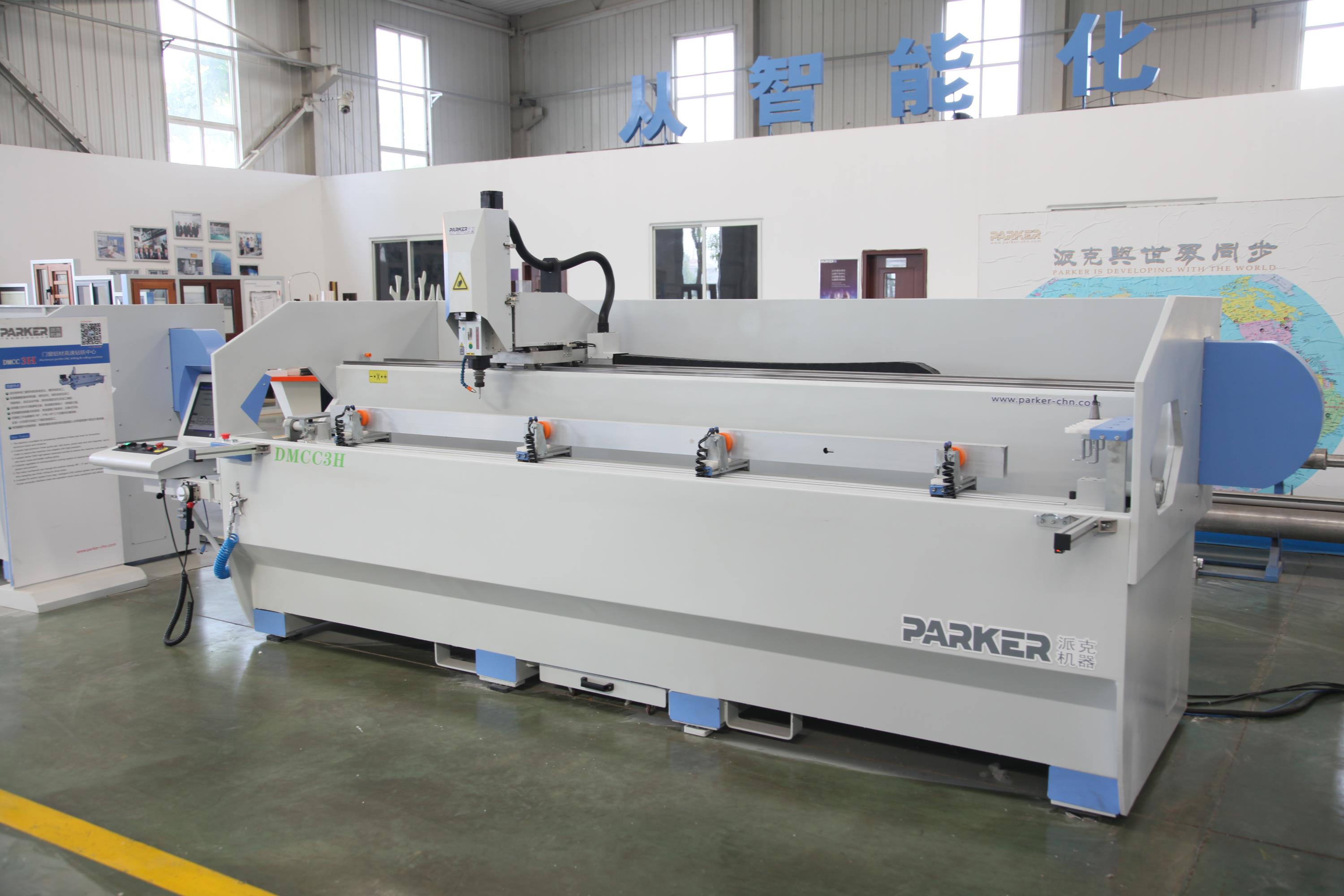

铝型材高速钻铣中心 DMCC3H

所属系列:门窗幕墙加工设备
热门标签:工业铝材高速钻铣中心
咨询热线:

0531-88075688、400-680-6030

在线咨询 在线咨询
详情描述

















设备性能说明FUNCTION):

1. 适合各种工业铝材及幕墙铝型材的各类型孔、槽的铣削加工;

2.采用高精度直线导轨副、滚柱丝杠、齿轮齿条及进口伺服电机,保证运动平稳,具有较高的定位及加工精度;

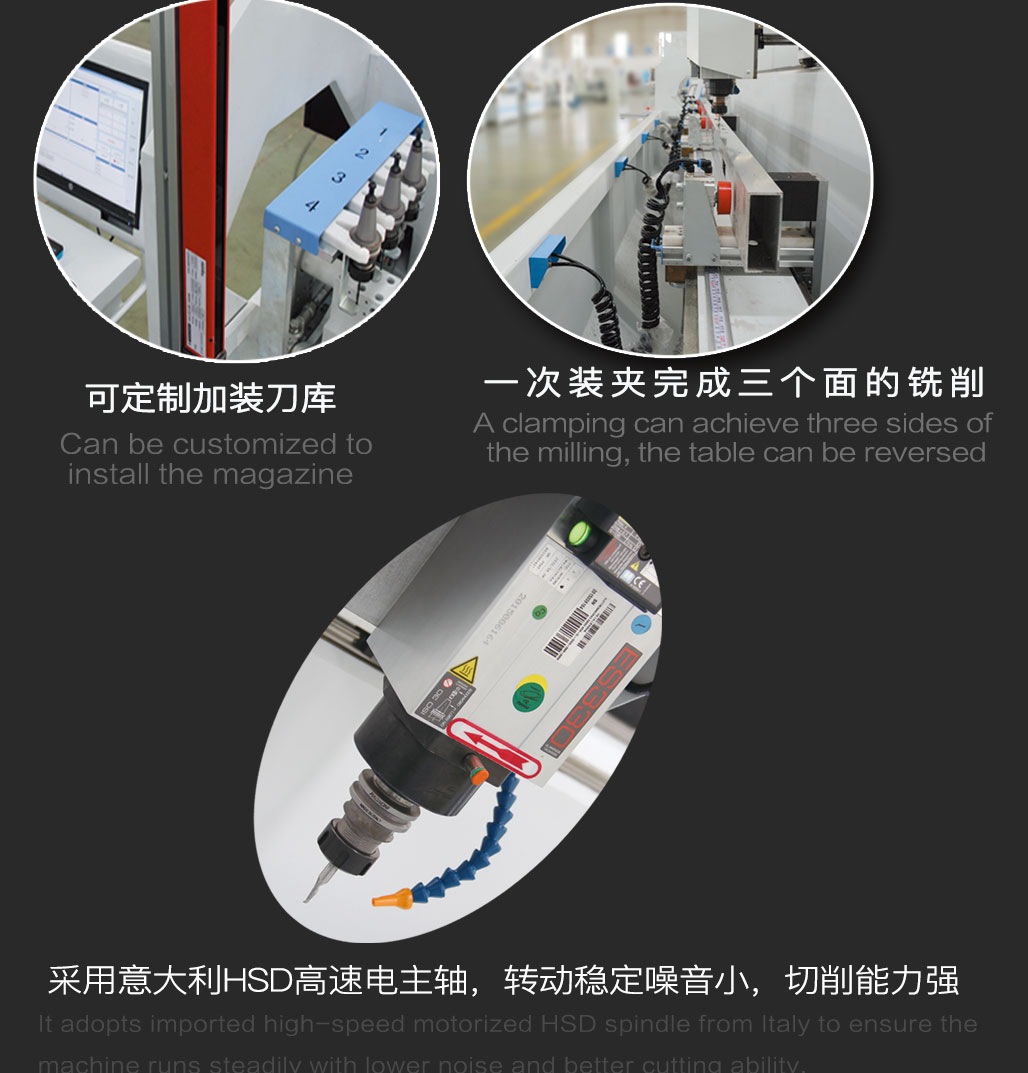

3.采用意大利HSD高速电主轴,转动稳定噪音小,切削能力强;

4. 采用植物油微量冷却系统,有效提高刀具寿命,无毒无污染。
5.可旋转工作台能够在-90°、0°和+90°三个位置间任意转换,实现一次夹装可完成三个面的铣削加工;
6. 采用台湾新代或德国PA控制系统,智能的数控系统和简洁直观的人机界面使操作更加方便快捷。


技术参数 TECHNICAL DATA.

行程 STROKE

X轴行程(Stroke for X axis)

3200mm

Y轴行程(Stroke for Y axis)

300mm

Z轴行程(Stroke for Z axis)

200mm

主轴 SPINDLE

主轴转速(Spindle Speed)

18000 RPM

移动速度 MOVING SPEED

X轴移动(X Axis Moving Speed)

140m/min

Y轴移动(Y Axis Moving Speed)

75m/min

Z轴移动(Z Axis Moving Speed)

75m/min

X/Y/Z进给速度(X/Y/Z Feeding Speed)

0~2000mm/min

马达功率 POWER OF MOTOR 不带刀库

主轴驱动马达(Spindle Driven Motor)

6.0kw

X/Y/Z驱动马达(X/Y/Z Driven Motor)

0.85kw、0.75kw、0.75kw


润滑冷却系统 LUBRICATING SYSTEM

冷却系统(Cooling System)

SAGELY

精密度 PRECISION

X 轴定位精度(Position Precision Of X Axis)

±0.05mm

Y/Z 轴定位精度(Position Precision Of Y /Z Axis)

±0.02 mm

重复定位精度(Repeating Position)

±0.02 mm

机械规格 SIXE OF MACHINE

电源(Power Supply)

AC  380V  50Hz

总功率(Power)

9.0kw

气压需求(Air Pressure)

0.5MPa – 0.8MPa

重量(Weight)

3t

外形尺寸(Area)

4525mm×1630mm×1900mm

零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION

操作系统(Operation System)

德国PA(可选台湾新代)

伺服电机(Serve Motor)

日本安川

主轴电机(Spindle Motor)

意大利HSD

导轨(Guide Rails)

日本 THK

轴承(Bearings)

日本 NSK

丝杆(Ball Screw)

台湾 TBI

电气件(Electrical Parts)

法国 Schneider

减速机Reducer

台湾 liming
