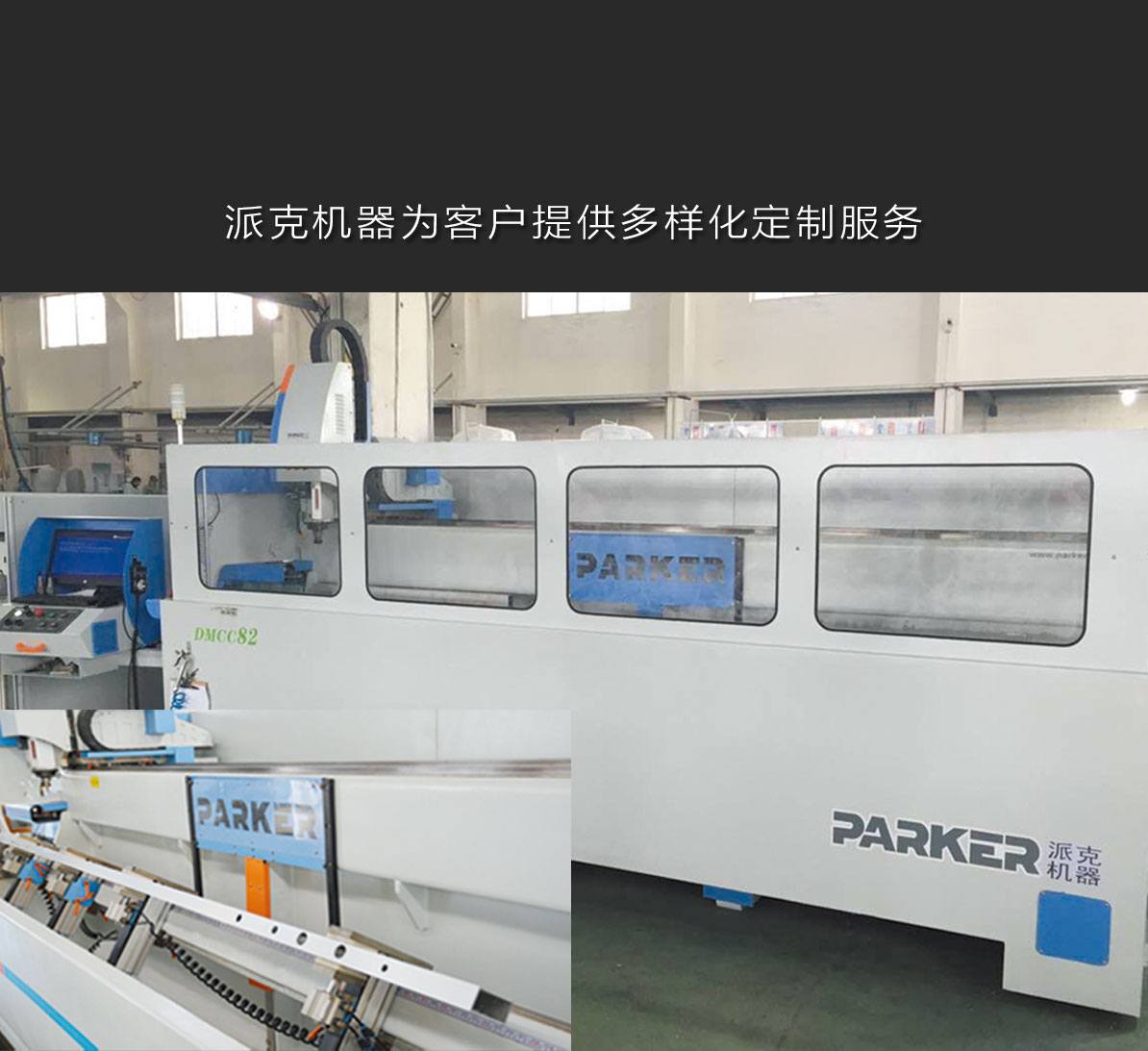

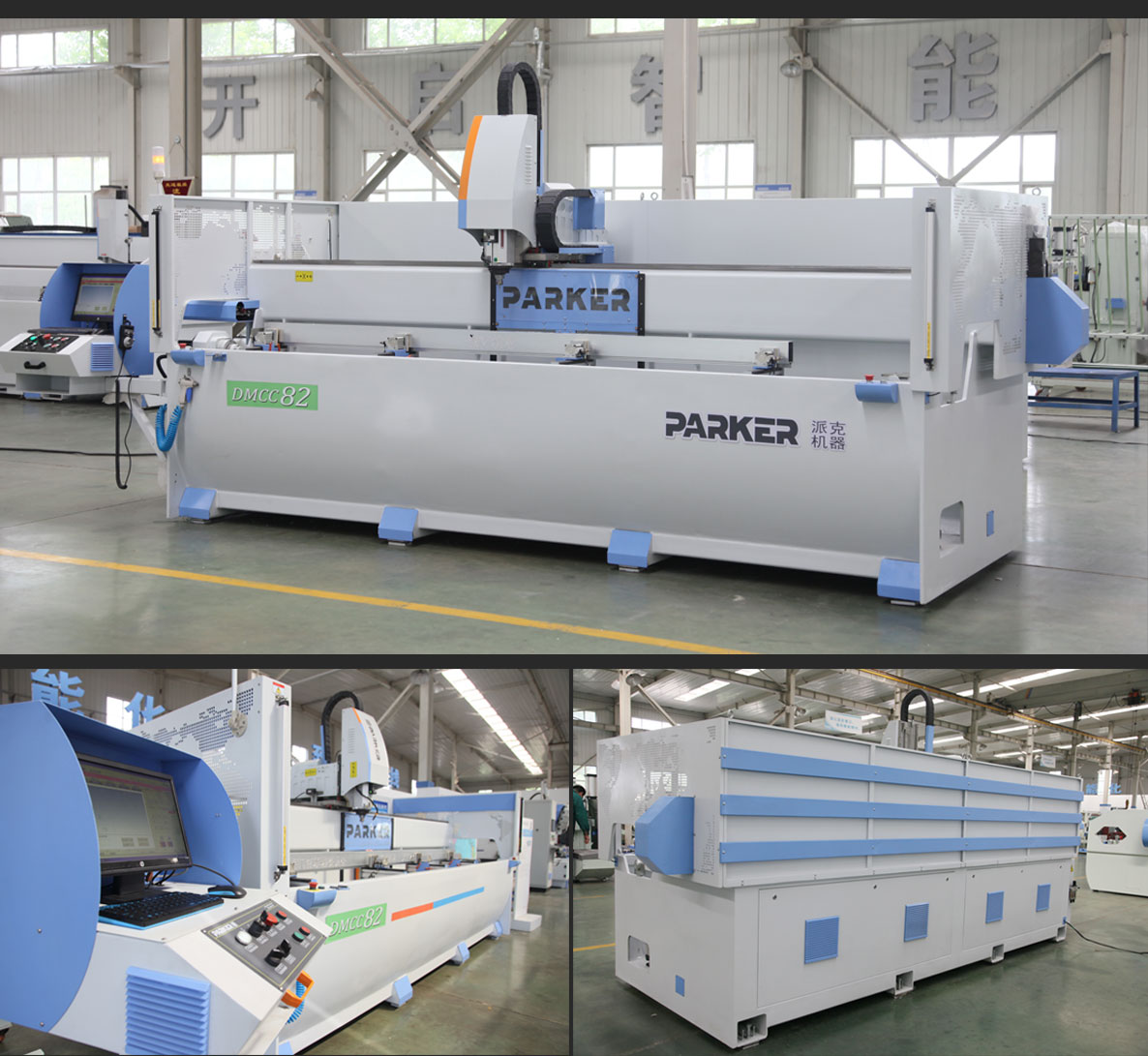

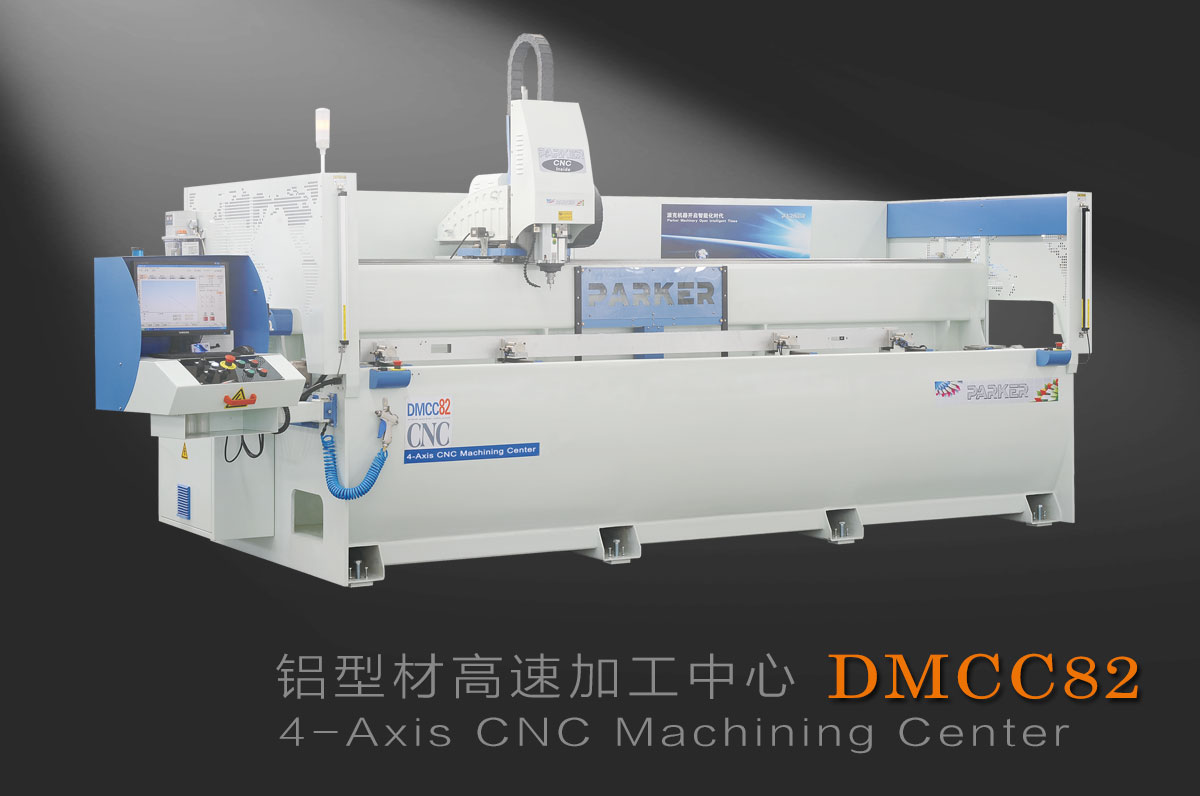

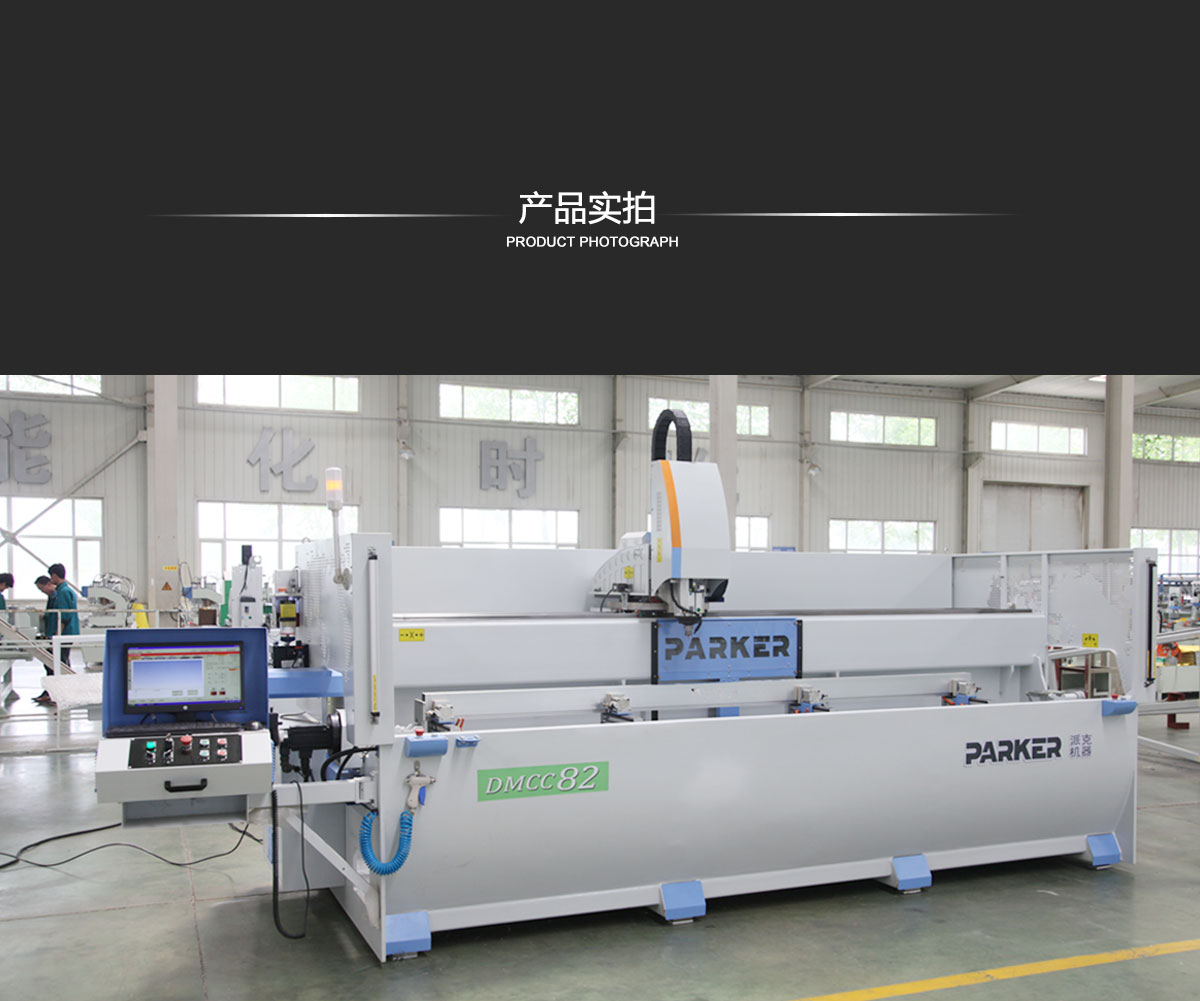

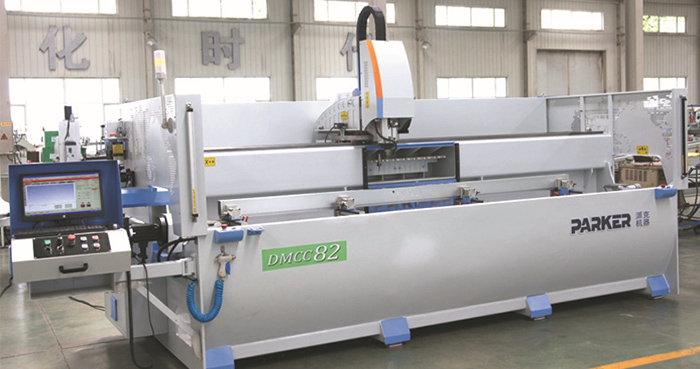

铝型材高速加工中心 DMCC82

所属系列:船舶轮船加工中心
热门标签:工业铝材高速钻铣中心
咨询热线:

0531-88075688、400-680-6030

在线咨询 在线咨询
详情描述











设备性能说明FUNCTION):

1.超高速定位加工,可达100m/min。

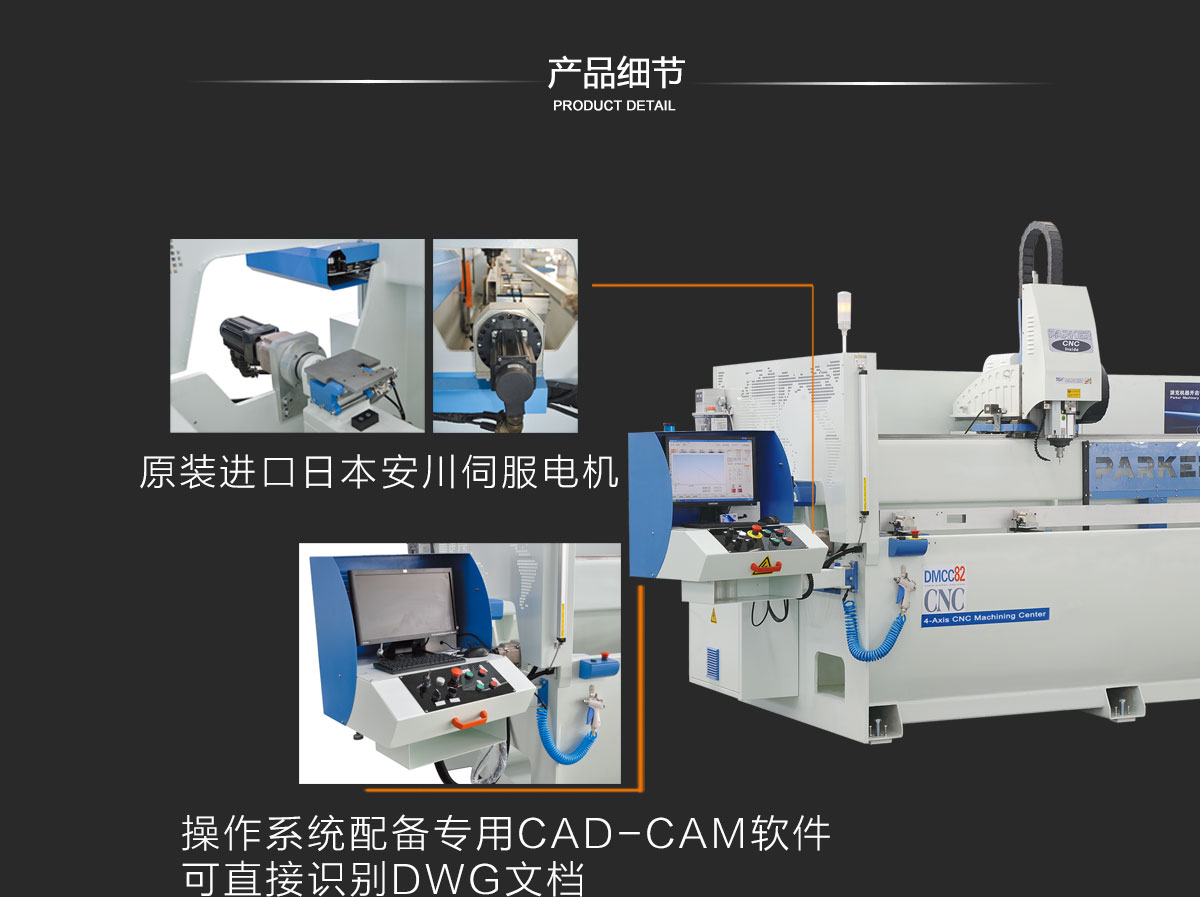

2.配备专用CAD-CAM软件。

3.+90°到-90°任意角度加工。

4.半干式刀具冷却系统,无毒无污染,便于清洁。

5.精密分配型导轨自动润滑。

6. 具备选择加工功能。

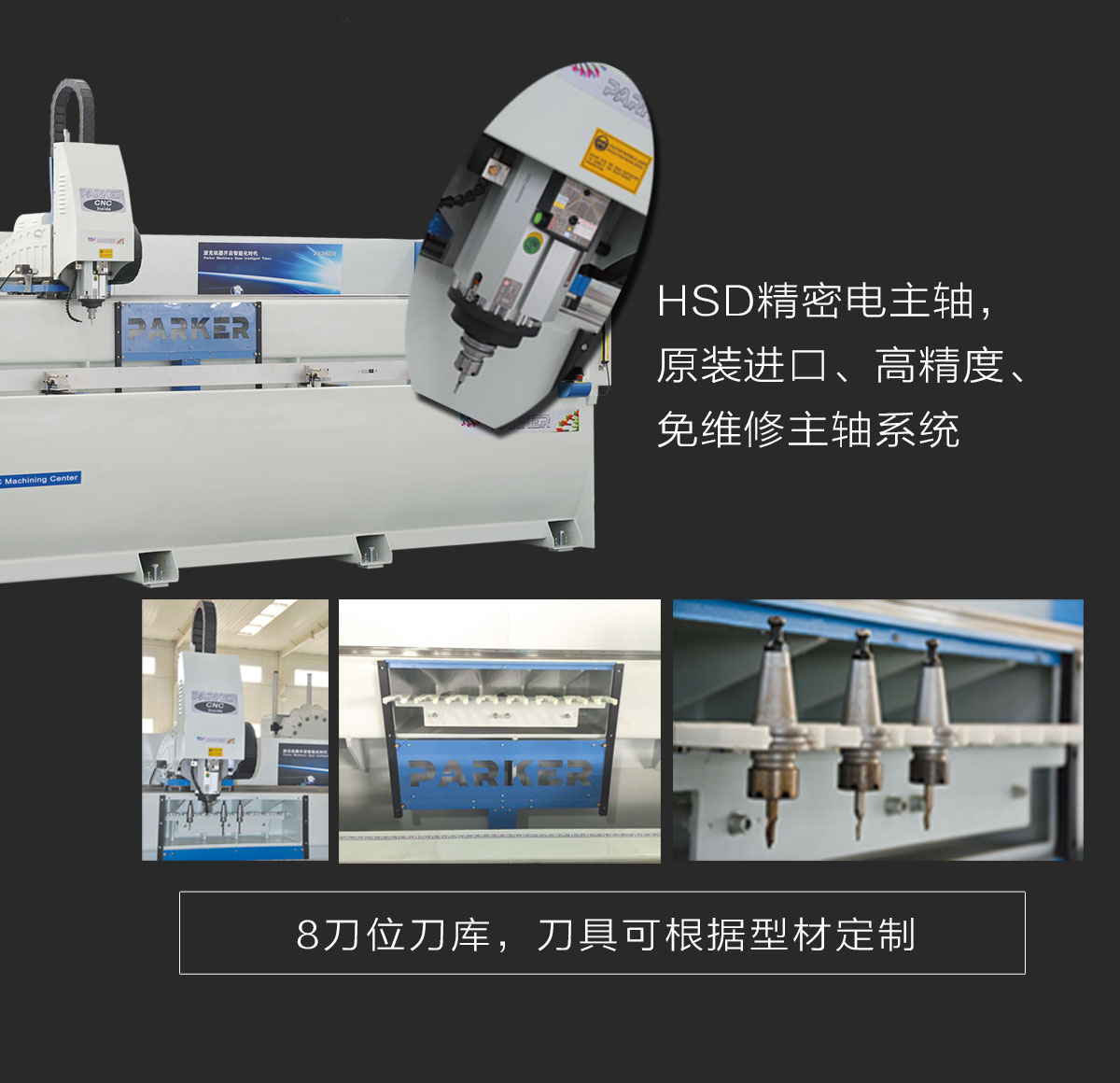

7. 意大利原装HSD电主轴及8刀位刀库。

8.真正实现四轴联动及插补,可加工圆管材料。

9. 单次加工及多次循环可自由设定,提高效率。

10双定位可选,可一次加工两件工件,及超长工件。

技术参数 TECHNICAL DATA.

行程 STROKE

X轴行程(Stroke for X axis)

3500mm

Y轴行程(Stroke for Y axis)

400mm

Z轴行程(Stroke for Z axis)

400mm

主轴 SPINDLE

主轴转速(Spindle Speed)

15000

刀库 TOOLS

刀库款式(Tools Changer Format)

直排式

刀库容量(Capacity Of Tools Magazine)

8刀位刀库

相邻换刀时间(Tool Change Time)

2.7s

移动速度 MOVING SPEED

X轴移动(X Axis Moving Speed)

100000mm/min

Y轴移动(Y Axis Moving Speed)

80000mm/min

Z轴移动(Z Axis Moving Speed)

60000mm/min

X/Y/Z进给速度(X/Y/Z Feeding Speed)

0-2000mm/min

马达功率 POWER OF MOTOR

主轴驱动马达(Spindle Driven Motor)

5.5kw

X/Y/Z/A驱动马达(X/Y/Z/A Driven Motor)

1.3Kw 1.5Kw 1.0Kw 1.3Kw


润滑冷却系统 LUBRICATING SYSTEM

润滑系统(Lubricating System)

广东宝腾

冷却系统(Cooling System)

SAGELY

精密度 PRECISION

X 轴定位精度(Position Precision Of X Axis)

±0.05mm

Y/Z 轴定位精度(Position Precision Of Y /Z Axis)

±0.02mm

重复定位精度(Repeating Position)

±0.02mm

机械规格 SIXE OF MACHINE

电源(Power Supply)

AC  380V  50Hz

总功率(Power)

约 11KW

气压需求(Air Pressure)

0.5MPa – 0.8MPa

重量(Weight)

3t

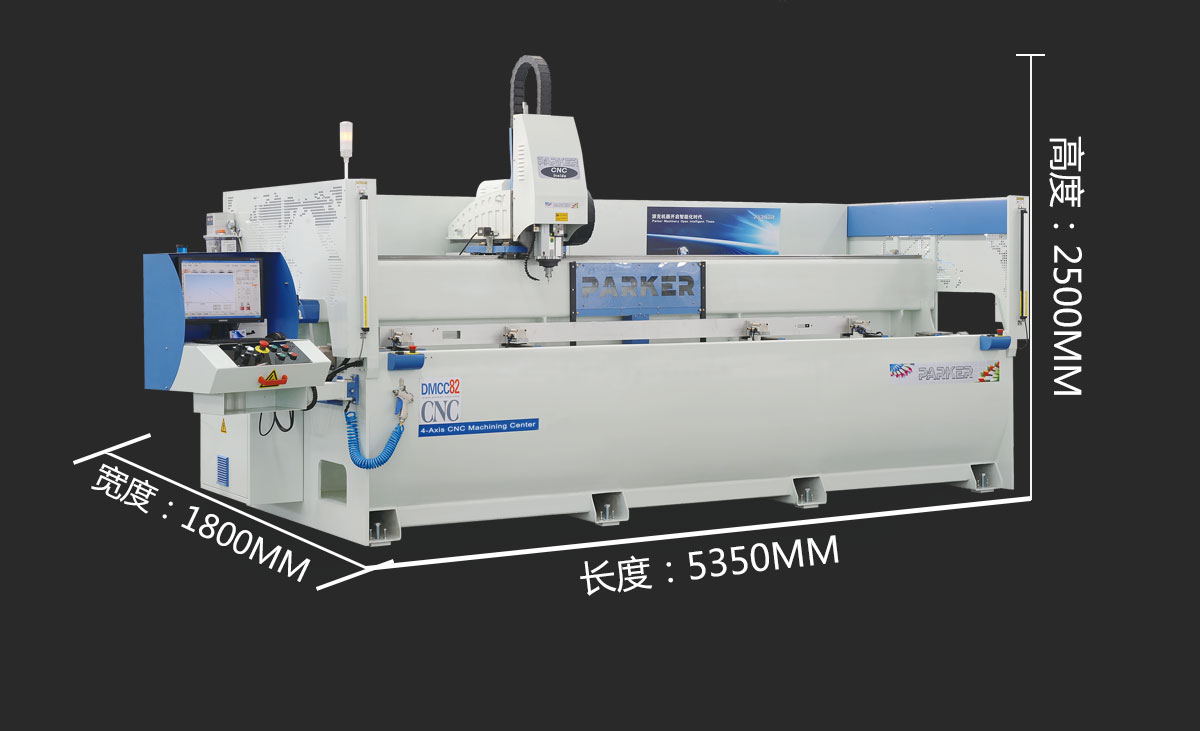

外形尺寸(Area)

5350*1800*2500mm

零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION

操作系统(Operation System)

台湾新代

伺服电机(Serve Motor)

日本安川

主轴(Spindle)

意大利HSD

导轨(Guide Rails)

日本 THK

轴承(Bearings)

日本 NSK

丝杆(Ball Screw)

台湾 TBI

电气件(Electrical Parts)

法国 Schneider

气动元件(Pneumatic Components)

台湾 AIRTAC

减速机Reducer

台湾 ATG
